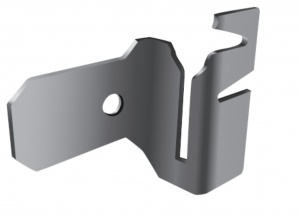

Держатель шин заземления К-188

Держатель шин заземления К-188 необходим для крепления к строительным конструкциям круглых (диаметром 10, 12 мм) и плоских (размерами 40х4 и 24х3 мм) заземляющих проводников. Изделия закрепляются пристрелкой, сваркой или винтом.

Заземляющие проводники укладывают в пазы держателя К-188: круглые — в верхнюю часть паза, выполненную в виде призмы, плоские — в нижнюю прямоугольную.

Фиксирование круглых заземляющих проводников и плоских сечением 40х4 мм держателем К-188 производится путём отгиба элемента А до упора в верхнюю кромку проводника, плоского проводника сечением 25х3 мм — путём отгиба элемента Б.

Технические характеристики держателя шин заземления К-188 У2

1. Допустимая нагрузка на держатель — 40 Н.
2. Масса 1000 шт. — 45 кг.
3. ТУ 36-1453-82.
